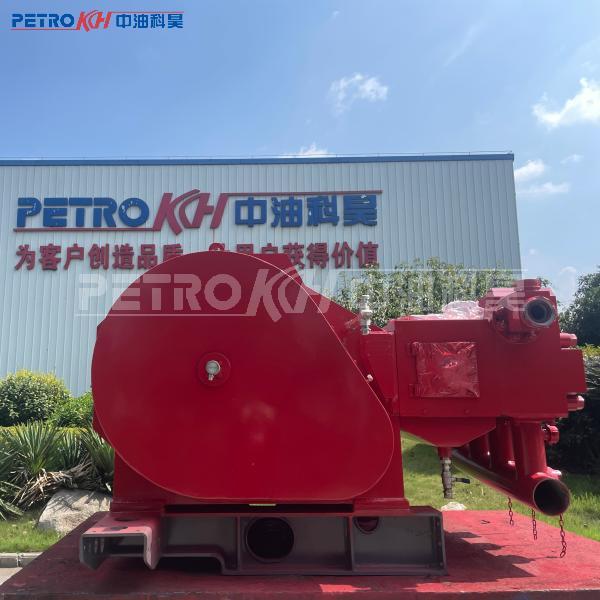

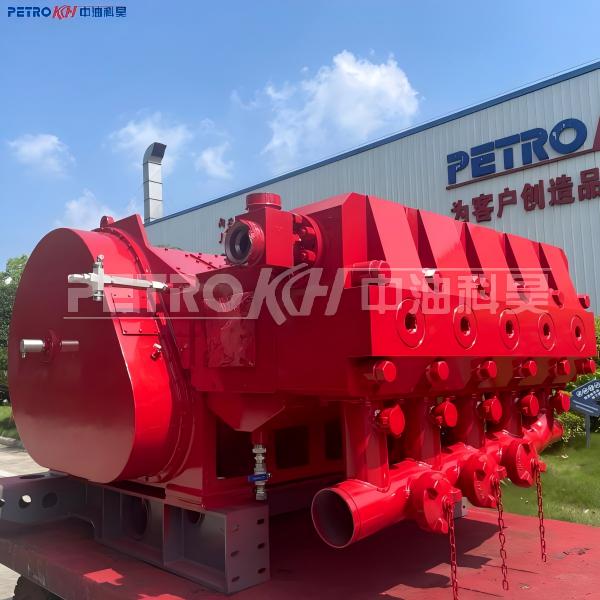

KQZ2800 Плунжерный насос
Насос KQZ2800 представляет собой возвратно-поступательный объемный горизонтальный пятиплунжерный насос одностороннего действия, максимальная входная мощность которого составляет 2800 л.с. Насос широко используется в условиях гидроразрыва пласта большой мощности при периодической эксплуатации нефтяных скважин.
Описание
маркер
1. Насос состоит из двух частей: механической части в сборе и гидравлической части в сборе;
2. Коленчатый вал имеет монолитную конструкцию и использует сверхпрочные цилиндрические роликовые подшипники. На обоих концах коленчатого вала установлены две пары эвольвентных шестерней, которые передают мощность, эффективно снижают осевую силу, уменьшают шумы в зубчатой передаче и продлевают срок службы шестерней;
3. Данный насос отличается малым весом, компактными размерами и высоким давлением и занимает высокую долю рынка. Он предназначен для проведения операций на нефтяных месторождениях с большой мощностью и подачей;
4. Гидравлическая часть имеет конструкцию EWS, а гидравлическая и силовая части соединены 20 соединительными тягами из легированной стали. Когда гидравлическая часть снимается, тяги остаются на механической части. Между плунжером и толкателем используется хомутное соединение, что упрощает демонтаж и обслуживание гидравлической части;
5. Гидравлическая часть в сборе может быть укомплектована четырьмя плунжерами разного размера (3.75″, 4″, 4.5″, 5″), которые предлагают различные подачи и давления на выбор клиента.
Основные технические параметры
| Макс. входная мощность | 2800 л.с. (2088 кВт) |
| Макс. частота ходов | 330 rpm |
| Макс. нагрузка на шатун | 225000 фунтов силы (1000188 Н) |
| Ход | 8″ (203.2 мм) |
| Передаточное число | 6.333: 1 |
| Длина | 90.39″ (2296 мм) |
| Ширина | 90.95″ (2310 мм) |
| Высота | 47.17″ (1198 мм) |
| Масса | 20211 фунтов (9166 кг) |
Технические характеристики
(Примечание: параметры в таблице рассчитаны из 100% объемого КПД и 90% механического КПД.)
| Диаметр плунжера
Дюйм (мм) |
Частота ходов насоса (rpm) | |||||||||
| 100 | 150 | 200 | 250 | 330 | ||||||
| Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
|
| 3.75″ (95.25) | 191 (723) | 20000 (137.9) | 287 (1086) | 15063 (103.9) | 382 (1446) | 11297 (77.9) | 478 (1809) | 9042 (62.4) | 632 (2388) | 6850 (47.2) |
| 4″ (101.6) | 217 (821) | 17900 (123.4) | 326 (1234) | 13239 (91.3) | 436 (1647) | 9929 (68.5) | 543 (2055) | 7947 (54.8) | 719 (2717) | 6021 (41.5) |
| 4.5″ (114.3) | 275 (1041) | 14143 (97.5) | 413 (1563) | 10460 (72.1) | 551 (2084) | 7845 (54.1) | 688 (2604) | 6279 (43.3) | 908 (3437) | 4757 (32.8) |
| 5″ (127) | 340 (1287) | 11459 (79) | 510 (1930) | 8473 (58.4) | 680 (2574) | 6355 (43.8) | 850 (3217) | 5086 (35.1) | 1122 (4247) | 3853 (26.6) |
| Входная мощность | 1882 кВт | 2088 кВт | 2088 кВт | 2088 кВт | 2088 кВт | |||||
