PETROKH: Крупногабаритные дуговые тела вращения нефтепромысловых компонентов — «Страж точности»
2026-05-28
В области производства нефтепромыслового оборудования существует класс деталей крупных размеров, круглой формы и с чрезвычайно высокими требованиями к точности — например, крупные фланцы цементировочного оборудования, поворотные колена высоконапорных манифольдов, корпуса клапанов и т.д. Все они требуют обработки точением во вращении. Задачи такого типа решаются на карусельных (вертикальных) токарных станках. И среди них наилучшим образом демонстрирует потенциал «интеллектуального производства» карусельный станок с числовым программным управлением (ЧПУ).

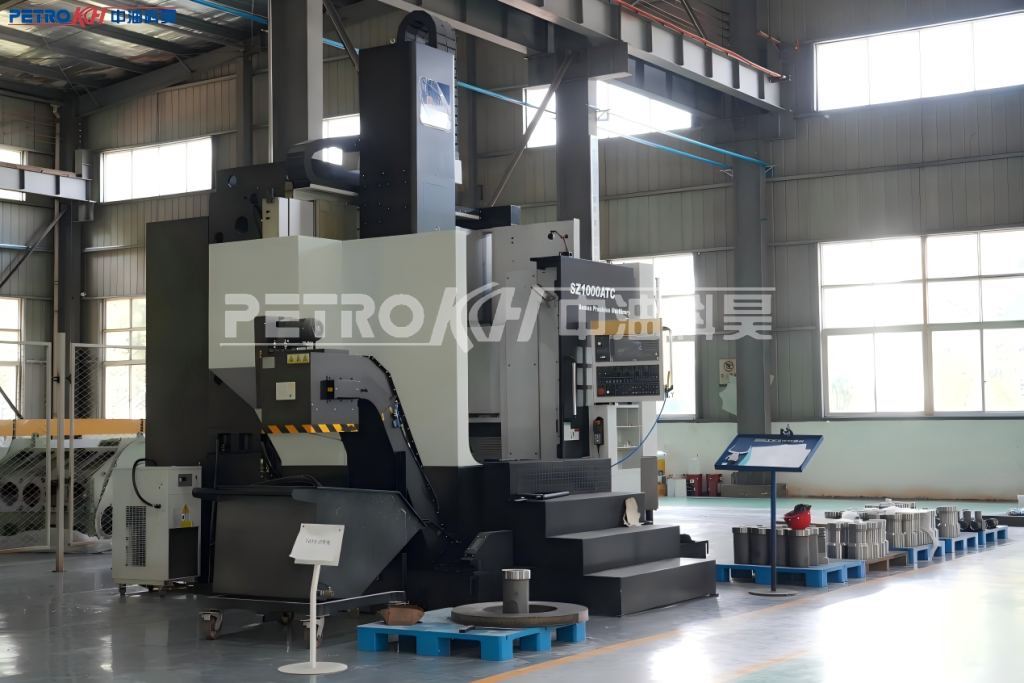

Карусельный станок с ЧПУ — это крупный токарный агрегат с вертикальным расположением шпинделя и горизонтальным вращением стола. Простыми словами: на обычном токарном станке заготовка «лежит» и вращается, а резец подводится сбоку; на вертикальном токарном станке заготовка «стоит» и вращается, а резец движется сверху вниз. Преимущества обработки «стоя» очевидны — сила тяжести направлена вниз, заготовка устойчивее, её установка и закрепление удобнее, что особенно важно для крупных и тяжёлых деталей.

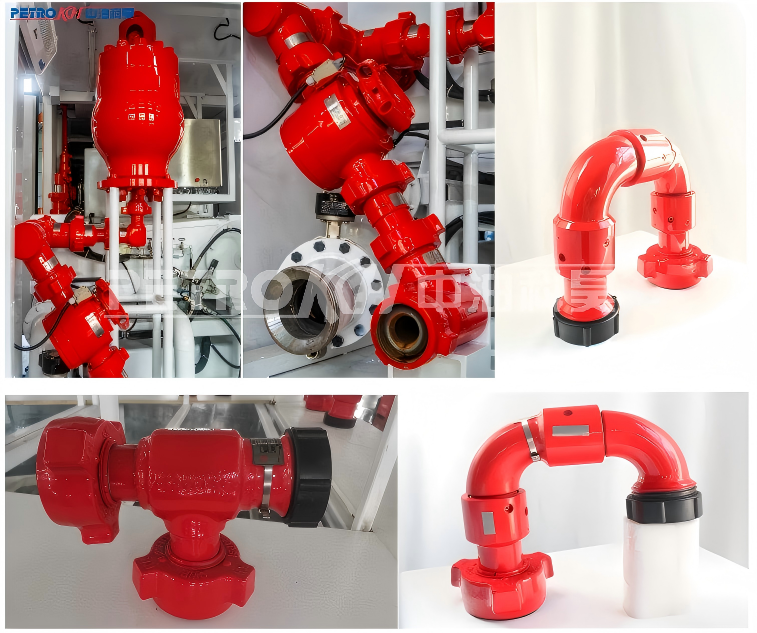

В нашей производственной системе карусельные станки с ЧПУ применяются для обработки таких ключевых деталей, как поворотные колена высоконапорных манифольдов, крупные корпуса задвижек и т.д.
Обычный карусельный станок управляется вручную, с помощью штурвалов, его позиционирование составляет 0,05–0,10 мм. Стабильность размеров партии зависит от квалификации и текущего состояния оператора. Обработка сложных поверхностей требует специальных приспособлений или копировальных устройств. Один рабочий может обслуживать только один станок. Карусельный станок с ЧПУ работает иначе — он управляется компьютерной программой. Его точность позиционирования достигает 0,005–0,010 мм (что в 5–10 раз выше, чем у обычного станка), программа гарантирует идентичность каждой детали в партии. На нём легко обрабатывать сложные поверхности и резьбы, а один оператор может одновременно обслуживать 2–3 станка.
Ключевое преимущество станка с ЧПУ — его способность справляться с жёсткими требованиями нефтепромысловых условий к деталям, которые можно охарактеризовать как «крупные, тяжёлые, эксцентричные и высокоточные». Проще говоря, станок использует силу тяжести для закрепления заготовки и обладает высокой жёсткостью, что решает проблемы с достижением истинной круглости, точности уплотнительных поверхностей и эффективности обработки, с которыми не справляются другие типы оборудования.
Среди ключевых преимуществ можно выделить два основных:
1. Обеспечение герметичности ответственных уплотнений: решение проблем «эксцентричности» и «высокой точности».
Наиболее ответственные уплотнительные поверхности нефтяных клапанов (например, у трёхэксцентриковых дисковых затворов или сферические уплотнения подвижного коленного шарнира) требуют предельно высокой точности обработки.
-Обработка сложных поверхностей: вертикальный станок позволяет выполнять обработку методом синхронного копирования, совмещая на одной установке токарную и шлифовальную обработку. Благодаря системе ЧПУ, управляющей движением резца по сложной траектории (например, образующей конуса или сферы), можно с высокой точностью изготавливать такие нестандартные уплотнительные конструкции, как эксцентричные конические пояски.
- Достижение зеркальной чистоты: в сочетании с высокоточным шлифованием карусельный станок позволяет достичь шероховатости уплотнительной поверхности Ra 0,2 мкм. Такая «зеркальная» поверхность обеспечивает плотное прилегание металлических уплотнительных поверхностей, что является ключевым условием достижения «нулевой утечки» при высоком давлении.
2. Преодоление вызовов «крупных» и «тяжёлых» деталей: гравитация как союзник.
Нефтяные детали, как правило, крупногабаритны и тяжелы (например, корпуса клапанов). При обработке на горизонтально-токарном станке их собственный вес может вызывать деформацию, а выверка (центрирование) крайне затруднена.
- Надёжное и стабильное закрепление: на вертикальном станке деталь устанавливается плашмя на рабочий стол. Её собственный вес не мешает, а, наоборот, помогает прижимать её к столу, обеспечивая стабильность. Это не только нивелирует влияние силы тяжести, но и упрощает и делает безопаснее процесс закрепления и центрирования.
- Обработка деталей большого диаметра: вертикальный станок по своей природе идеально подходит для обработки крупногабаритных деталей с большими диаметрами вращения.
Карусельный станок с ЧПУ — это не изолированный агрегат, а часть высокоточной производственной системы PETROKH. Он обеспечивает трансформацию заготовки в готовое высококачественное изделие и воплощает в себе наше обязательство быть надёжным производителем оборудования.
