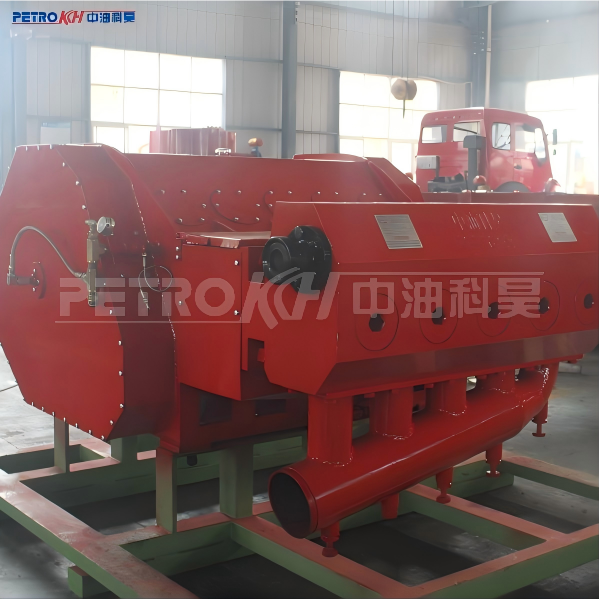

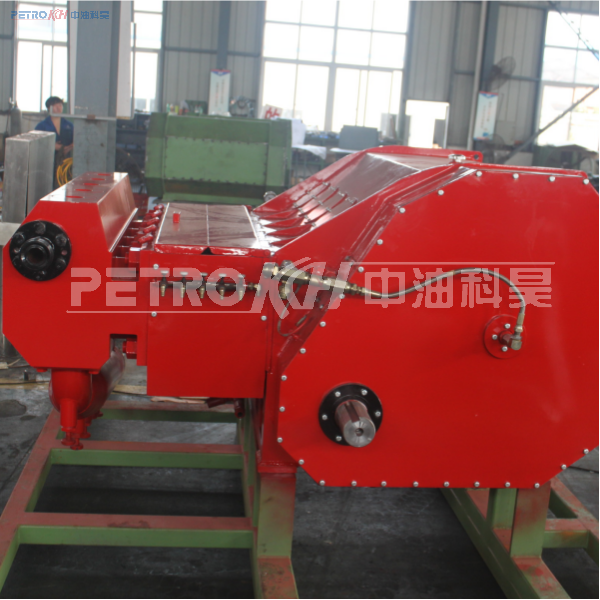

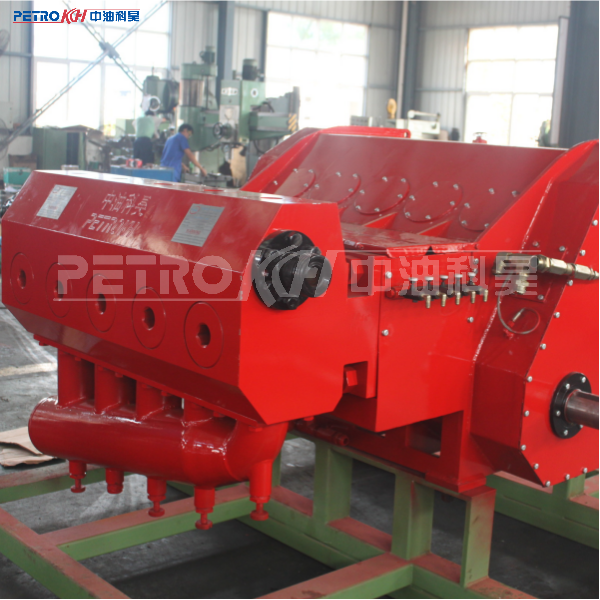

KQZ2500 Плунжерный насос
Насос KQZ2500 представляет собой возвратно-поступательный объемный горизонтальный пятиплунжерный насос одностороннего действия, максимальная входная мощность которого составляет 2500 л.с. Данный насос широко применяется для выполнения операций и проведения ГРП при режиме периодических работ.
Описание
маркер
1.Плунжерный насос в основном состоит из механической части в сборе и гидравлической части в сборе;
2.Коленчатый вал имеет монолитную конструкцию и использует сверхпрочные цилиндрические роликовые подшипники. На обоих концах коленчатого вала установлены две пары эвольвентных шестерней, которые передают мощность, уменьшают шумы в зубчатой передаче и продлевают срок службы шестерней;
3.Данный насос легкий по весу, меньший по объему и способен работать под высоким давлением, являясь стандартным продуктом, служащим как составная часть крупногабаритного оборудования для ГРП. Он широко применяется на рынке;
4.Механическая часть и гидравлическая часть соединены 20 соединительными тягами из легированной стали. Когда гидравлическая часть снимается, тяги остаются на механической части. Хомутное соединение между плунжером и толкателем упрощает демонтаж и ремонт гидравлической части;
5.Гидравлическая часть в сборе может быть укомплектована четырьмя плунжерами разного размера (3.75", 4", 4.5", 5"), которые предлагают различные подачи и давления на выбор клиента.
Технические параметры продукции
| Макс. входная мощность | 2500 л.с. (1865 кВт) |
| Макс. частота ходов | 330 rpm |
| Макс. нагрузка на шатун | 192325 фунтов силы (854900 Н) |
| Ход | 8" (203.2 мм) |
| Передаточное число | 6.353：1 |
| Длина | 86.58" (2199 мм) |
| Ширина | 77.95" (1980 мм) |
| Высота | 43.82" (1113 мм) |
| Масса | 14906 фунтов (6760 кг) |
Технические характеристики
(Примечание: параметры в таблице рассчитаны из 100% объемого КПД и 90% механического КПД.)
| Диаметр плунжера,
Дюйм (мм)
|
Частота ходов насоса (rpm) | |||||||||
| 111 | 150 | 200 | 250 | 330 | ||||||
| Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
|
| 3.75"
(95.25) |
212
(802) |
17400
(120) |
287
(1086) |
13454
(92.8) |
382
(1446) |
10096
(69.6) |
478
(1809) |
8072
(55.7) |
630
(2385) |
6116
(42.2) |
| 4"
(101.6) |
241
(912) |
15298
(105.5) |
327
(1235) |
11825
(81.6) |
434
(1643) |
8886
(61.2) |
543
(2055) |
7095
(48.9) |
716
(2710) |
5375
(37.1) |
| 4.5"
(114.3) |
305
(1154) |
12093
(83.4) |
413
(1563) |
9343
(64.4) |
550
(2082) |
7012
(48.3) |
688
(2604) |
5606
(38.7) |
908
(3437) |
4247
(29.2) |
| 5"
(127) |
377
(1427) |
9788
(67.5) |
510
(1930) |
7568
(52.1) |
680
(2574) |
5671
(39.1) |
850
(3217) |
4534
(31.3) |
1122
(4247) |
3440
(23.7) |
| Входная мощность | 1784 кВт | 1865 кВт | 1865 кВт | 1865 кВт | 1865 кВт | |||||
