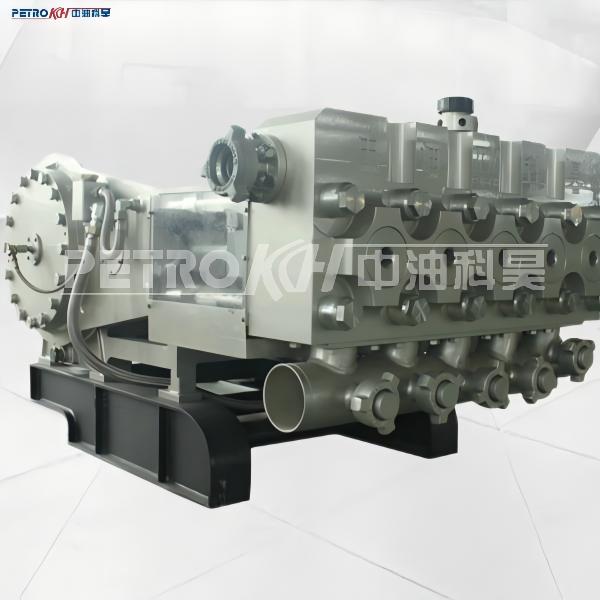

KQZ2800M Плунжерный насос
Насос KQZ2800M представляет собой возвратно-поступательный пятиплунжерный насос нового типа, разработанный компанией PETROKH. Максимальная входная мощность насоса составляет 2800 л.с. Насос широко используется для проведения гидроразрыва пласта с большой мощностью при режиме периодических работ.
Описание
маркер
1.Плунжерный насос состоит из трех частей: механической части в сборе, гидравлической части в сборе и планетарного редуктора;
2. Длинный ход, низкая частота ходов и большая нагрузка на шатун. Установка специально спроектирована для проведения гидроразрыва пласта в сверхглубоких нефтегазовых скважинах. По сравнению с аналогичными продуктами веснашего насоса уменьшился на 10%, что позволяет избежать слишком большого веса всей установки;
3. Снаружи установлен планетарный редуктор, который отличается большим передаточным числом, высокой эффективностью передачи, стабильностью работы, низким уровнем шума, небольшим воздействием на детали внутри основного насоса и длительным сроком службы запчастей;
4. Гидравлическая часть имеет конструкцию EWS. Гидравлическая часть и механическая часть соединены 20 соединительными тягами из легированной стали. Когда гидравлическая часть снимается, тяги остаются на механической части. Между плунжером и толкателем применяется хомутное соединение, что очень удобно для демонтажа и обслуживания гидравлической части;
5. Гидравлическая часть в сборе может быть укомплектована плунжерами с различными диаметрами (4", 4.5", 5") , что позволяет предлагать различные давления и подачи на выбор заказчика.
Технические параметры продукции
| Макс. входная мощность | 2800 л.с. (2088 кВт) |
| Макс. частота ходов | 281 rpm |
| Макс. нагрузка на шатун | 278497 фунтов силы (1238000 Н) |
| Длина хода | 10" (254 мм) |
| Передаточное число | 6.933：1 |
| Длина | 91.14" (2315 мм) |
| Ширина | 108.27" (2750 мм) |
| Высота | 40.16" (1020 мм) |
| Масса | 18081 фунтов (8200 кг) |
Технические характеристики
(Примечание: параметры в таблице рассчитаны из 100% объемого КПД и 90% механического КПД.)
| Диаметр плунжера
Дюйм (мм)
|
Частота ходов насоса (rpm) | |||||||||
| 50 | 96 | 150 | 200 | 281 | ||||||
| Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
|
| 4"
(101.6) |
136
(515) |
22156
(152.8) |
261
(988) |
16549
(114.1) |
408
(1544) |
10591
(73) |
544
(2059) |
7947
(54.8) |
764
(2893) |
5656
(39) |
| 4.5"
(114.3) |
172
(651) |
17502
(120.7) |
330
(1251) |
13075
(90.2) |
516
(1954) |
8368
(57.7) |
689
(2606) |
6279
(43.3) |
967
(3661) |
4469
(30.8) |
| 5"
(127) |
213
(804) |
14181
(97.8) |
408
(1544) |
10591
(73) |
638
(2413) |
6778
(46.7) |
850
(3217) |
5086
(35.1) |
1194
(4520) |
3620
(25) |
| Входная мощность | 1459 кВт | 2088 кВт | 2088 кВт | 2088 кВт | 2088 кВт | |||||
