KTZ400 Плунжерный насос

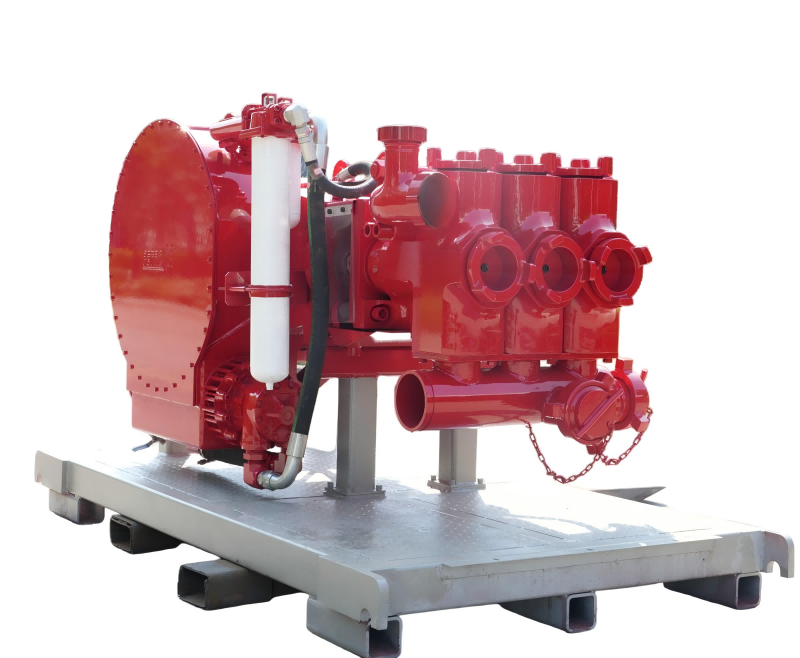

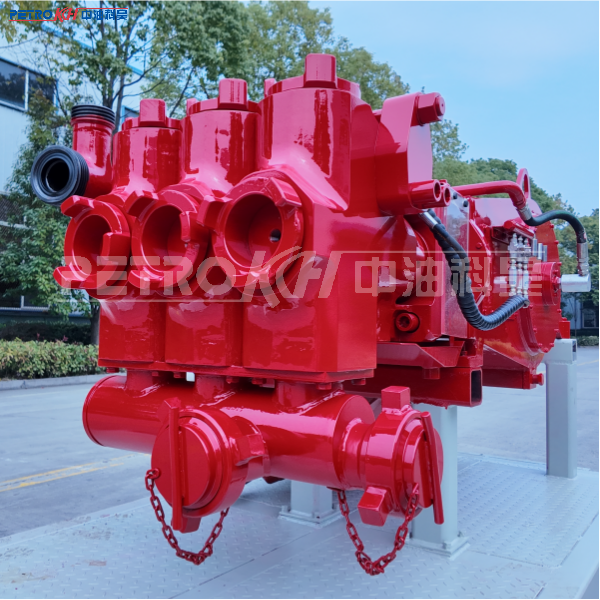

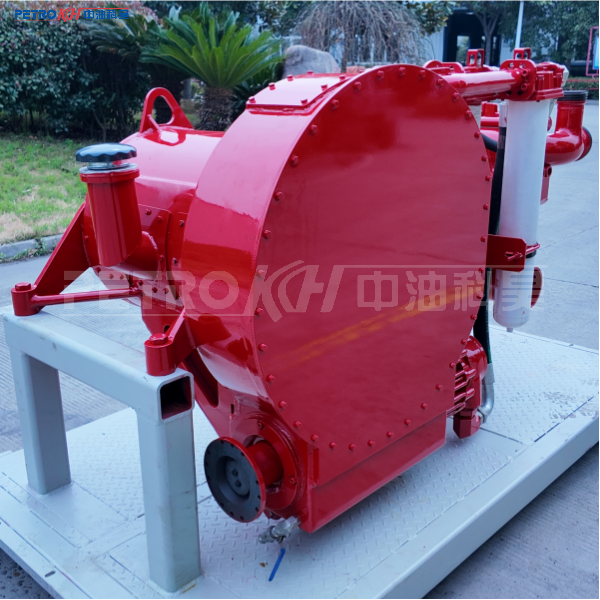

Насос KTZ400 представляет собой возвратно-поступательный объемный горизонтальный трехцилиндровый плунжерный насос одностороннего действия, максимальная входная мощность которого составляет 600 л.с. Насос широко используется при выполнении таких скважино-операций с перевывами, как подкисление, цементирование, гидроразрыв пласта, закачка воды и другие условия работы.
Описание
маркер
1.Он в основном состоит из трех частей: механическая часть, гидравлическая часть и система смазки;
2.Для механической части используется червячная передача, которая обладает такими характеристиками, как высокое передаточное число (понижающее), стабильность передачи и длительный срок службы;
3.Приводной вал механической части и плунжер гидравлической части расположены в одном направлении, что удобно для установки насосной установки и силового привода. Насос смазочного масла для механической части установлен в другом конце приводного вала червячной передачи и в этом нет необходимости дополнительного отбора мощности для системы смазки;
4.Корпус насоса представляет собой бак для сохранения смазочного масла в механической части;
5.Гидрокоробка насоса гидравлической части использует разборную конструкцию. Каждый плунжер соответствует одной гидрокоробке насоса. Каждая гидрокоробка насоса может заменяться отдельно, так что затраты на техническое обслуживание будут невелики;
6.При установке различных плунжеров, диаметр которых варьируется от 3.375" до 4,5", предлагаются различные давления и подачи на выбор заказчиков.
Основные технические параметры
| Макс. входная мощность | 600 л.с. (447 кВт) |
| Макс. частота ходов | 244 rpm |
| Макс. нагрузка на шатун | 178000 фунтов силы (791957 Н) |
| Ход | 8" (203.2 мм) |
| Передаточное число | 8.6: 1 |
| Длина | 77.75" (1975 мм) |
| Ширина | 38.43" (976 мм) |
| Высота | 45.51" (1156 мм) |
| Масса | 6417 фунтов (2910 кг) |
Технические характеристики
(Примечание: параметры в таблице рассчитаны из 100% объемого КПД и 90% механического КПД.)
| Диаметр плунжера,
Дюйм (мм)
|
Частота ходов насоса (rpm) | |||||||||
| 32 | 70 | 128 | 171 | 244 | ||||||
| Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
|
| 3.375"
(85.7) |
29.7
(104) |
20000
(137.9) |
64.7
(244.8) |
14314
(98.6) |
118.8
(449.8) |
7789
(53.7) |
158.7
(600.8) |
5832
(40.2) |
227
(859.2) |
4078
(28.1) |
| 4"
(101.6) |
41.8
(158.2) |
15000
(103.4) |
90.8
(343.8) |
10190
(70.2) |
166.9
(631.8) |
5545
(38.2) |
222.9
(843.9) |
4152
(28.6) |
318.8
(1207) |
2903
(20.0) |
| 4.5"
(114.3) |
52.9
(200.2) |
11200
(77.2) |
115
(435.2) |
8051
(55.5) |
211.3
(799.7) |
4381
(30.2) |
282.2
(1068) |
3280
(22.6) |
403.5
(1527) |
2294
(15.8) |
| Входная мощность | 265 кВт | 447 кВт | 447 кВт | 447 кВт | 447 кВт | |||||
