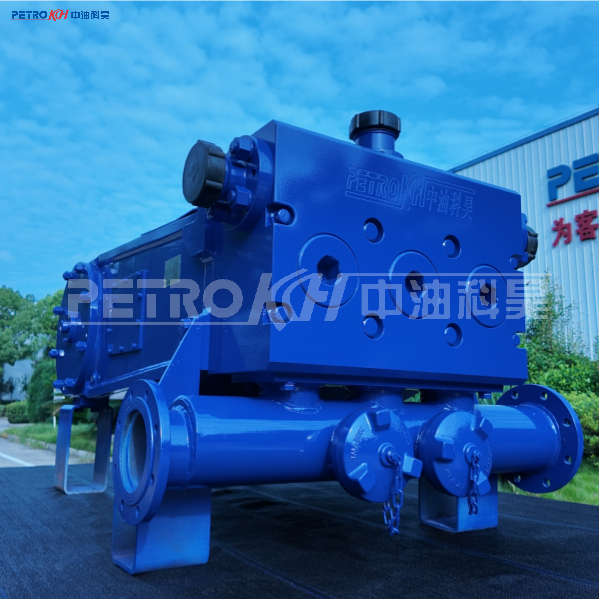

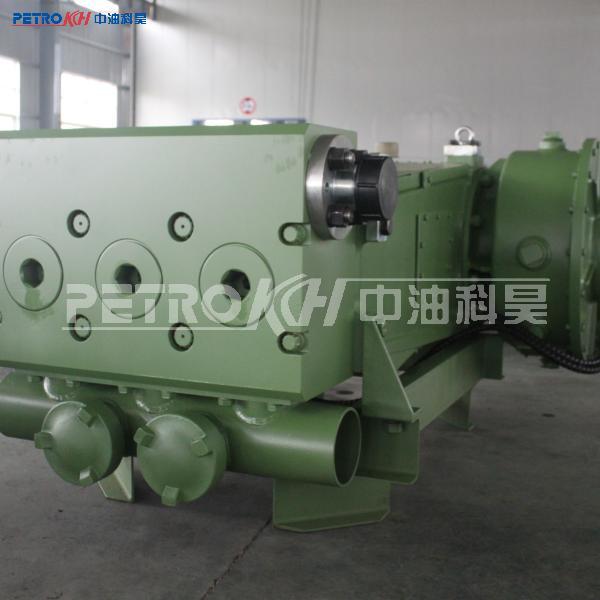

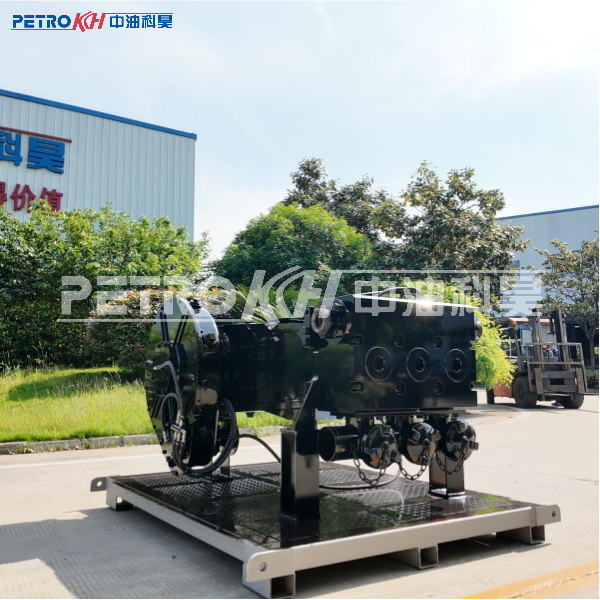

KTZ600L Плунжерный насос
Плунжерный насос высокого давления KTZ600L представляет собой возвратно-поступательный объемный горизонтальный трехплунжерный насос одностороннего действия, максимальная входная мощность которого составляет 600 л.с. Насос широко используется при выполнении таких периодических операций, как подкисление, цементирование, гидроразрыв пласта, закачка воды и другие режимы работы.
Ссылка на плунжерный насос KTZ600L: https://vk.com/video-227283417_456239038
Описание
маркер
1.Он состоит из трех частей: механической части, гидравлической части и редуктора;
2.Используется своеобразная конструкция с вынесенным редуктором. Редуктор может быть установлен слева или справа, причем на выбор предлагается 16 различных мест для его установки. Удобно для проведения обслуживанияи компоновки всей установки;
3.Данный насос спроектирован на основе насоса SPM600, но у него увеличилась длина корпуса насоса и между плунжером и шатуном применяется хомутное соединение для преодоления недостатка насоса короткого типа и упрощения ремонта. Насос подходит для установки на шасси (или на раме) с одним насосном и является стандартным продуктом, слущащим как составная часть цементировочного агрегата и оборудования для нагнетания под высоким давлением;
4.Полная взаимозаменяемость с изнашивающимися деталями насоса SPM600;
5.Имеются две разные гидрокоробки насоса для установки четырех плунжеров разного размера (3", 3.5", 4", 4.5"). На выбор заказчика предлагаются различные параметры подачи и давления.
Основные технические параметры
| Макс. входная мощность | 600 л.с. (447 кВт) |
| Макс. число ходов | 450 rpm |
| Макс. нагрузка на шатун | 100000 фунтов силы (445000 Н) |
| Ход | 6" (152.4 мм) |
| Передаточное число | 4.61: 1 |
| Длина | 64" (1626 мм) |
| Ширина | 53.78" (1366 мм) |
| Высота | 23.88" (607 мм) |
| Масса | 5495 фунтов (2492 кг) |
Технические характеристики
(Примечание: параметры в таблице рассчитаны из 100% объемого КПД и 90% механического КПД.)
| Диаметр плунжера
Дюйм (мм)
|
Частота ходов насоса (rpm) | |||||||||
| 50 | 120 | 200 | 300 | 450 | ||||||
| Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
|
| 3”
(76.2) |
28
(104) |
14141
(97.5) |
66
(250) |
14098
(97.2) |
110
(417) |
8456
(58.3) |
165
(625) |
5642
(38.9) |
248
(938) |
3756
(25.9) |
| 3.5”
(88.9) |
37
(142) |
10399
(71.7) |
90
(341) |
10341
(71.3) |
150
(568) |
6208
(42.8) |
225
(851) |
4148
(28.6) |
337
(1277) |
2756
(19) |
| 4”
(101.6) |
49
(185) |
7962
(54.9) |
118
(445) |
7919
(54.6) |
196
(741) |
4757
(32.8) |
294
(1112) |
3176
(21.9) |
441
(1668) |
2118
(14.6) |
| 4.5”
(114.3) |
62
(235) |
6295
(43.4) |
149
(563) |
6266
(43.2) |
248
(938) |
3756
(25.9) |
372
(1407) |
2509
(17.3) |
558
(2111) |
1668
(11.5) |
| Входная мощность | 188 кВт | 447 кВт | 447 кВт | 447 кВт | 447 кВт | |||||
