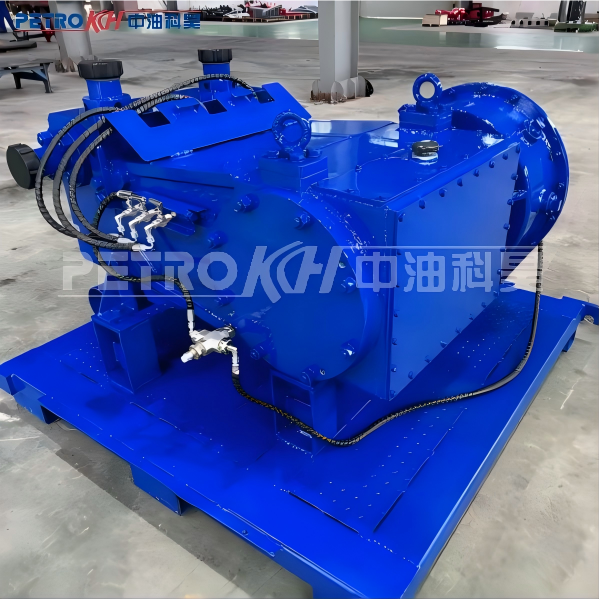

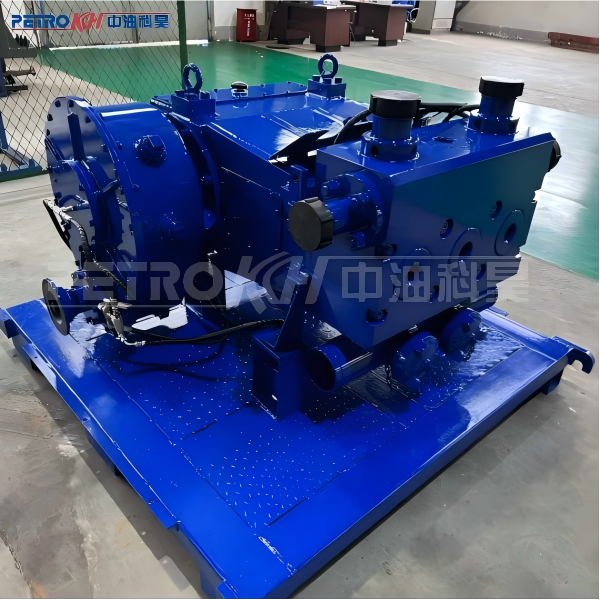

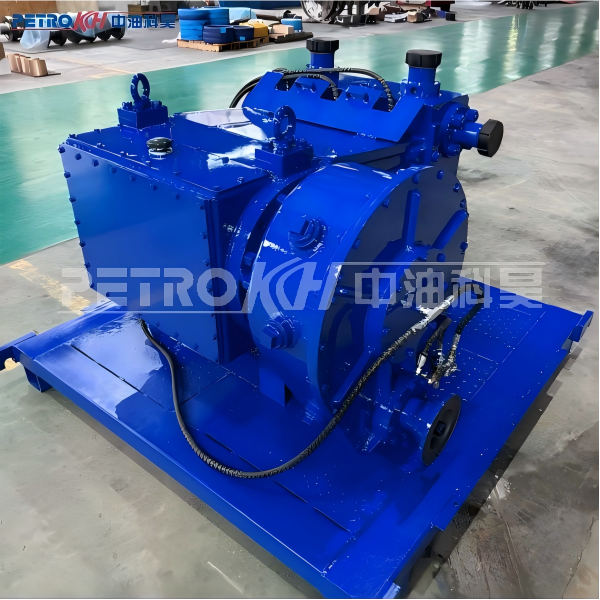

KTZ600S Плунжерны насос
Насос KTZ600S представляет собой возвратно-поступательный объемный горизонтальный трехплунжерный насос одностороннего действия, максимальная входная мощность которого составляет 600 л.с. Насос широко используется при выполнении таких периодических скважино-операций, как подкисление, цементирование, гидроразрыв пласта, закачка воды и другие условия работы.
Подробнее о продукте:https://vk.com/video-227283417_456239042
Описание
маркер
1.Он состоит из трех частей: механической части, гидравлической части и редуктора;
2.Используется своеобразная конструкция с вынесенным редуктором. Редуктор может быть установлен слева или справа, причем на выбор предлагается 16 различных мест для его установки. Удобно для проведения обслуживанияи компоновки всей установки;
3. Данный насос обладает теми же преимуществами, как у насоса SPM600: он меньший по объему и легкий по весу. Имея короткую конструкцию, насос подходит для установки на шасси(или на раме) с двумя двигателями и двумя насосами и является стандартным продуктом, слущащим как составная часть цементировочного агрегата и оборудования для нагнетания под высоким давлением;
4. Полная взаимозаменяемость с изнашивающимися деталями насоса SPM600;
5. Имеются две разные гидрокоробки для установки четырех плунжеров разного размера (3″, 3.5″, 4″, 4.5″). На выбор заказчика предлагаются различные параметры подачи и давления.
Основные технические параметры
| Макс. входная мощность | 600 л.с. (447 кВт) |
| Макс. частота ходов | 450 rpm |
| Макс. нагрузка на шатун | 100000 фунтов силы (445000 Н) |
| Ход | 6″ (152.4 мм) |
| Передаточное число | 4.61: 1 |
| Длина | 50.87″ (1292 мм) |
| Ширина | 52.93″ (1344 мм) |
| Высота | 23.88″ (607 мм) |
| Масса | 4751 фунтов (2155 кг) |
Технические характеристики
(Примечание: параметры в таблице рассчитаны из 100% объемого КПД и 90% механического КПД.)
| Диаметр плунжера
Дюйм (мм) |
Частота ходов насоса (rpm) | |||||||||
| 50 | 120 | 200 | 300 | 450 | ||||||
| Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
Подача
GPM (л/мин) |
Давление
Psi (МПа) |
|
| 3″ (76.2) | 28 (104) | 14141 (97.5) | 66 (250) | 14098 (97.2) | 110 (417) | 8456 (58.3) | 165 (625) | 5642 (38.9) | 248 (938) | 3756 (25.9) |
| 3.5″ (88.9) | 37 (142) | 10399 (71.7) | 90 (341) | 10341 (71.3) | 150 (568) | 6208 (42.8) | 225 (851) | 4148 (28.6) | 337 (1277) | 2756 (19) |
| 4″ (101.6) | 49 (185) | 7962 (54.9) | 118 (445) | 7919 (54.6) | 196 (741) | 4757 (32.8) | 294 (1112) | 3176 (21.9) | 441 (1668) | 2118 (14.6) |
| 4.5″ (114.3) | 62 (235) | 6295 (43.4) | 149 (563) | 6266 (43.2) | 248 (938) | 3756 (25.9) | 372 (1407) | 2509 (17.3) | 558 (2111) | 1668 (11.5) |
| Входная мощность | 188 кВт | 447 кВт | 447 кВт | 447 кВт | 447 кВт | |||||
